由高性能陶瓷顆粒與改性增韌樹脂復(fù)合得到的耐磨抗蝕聚合陶瓷材料。廣泛用于各類磨損件的修復(fù)和在各類有耐磨、抗蝕要求的機(jī)件表面制備防腐耐磨涂層，如大負(fù)荷細(xì)顆粒沖蝕磨損的泵體、葉輪、風(fēng)機(jī)殼體、管道彎頭、管道螺旋輸送器等的修復(fù)和預(yù)保護(hù)。

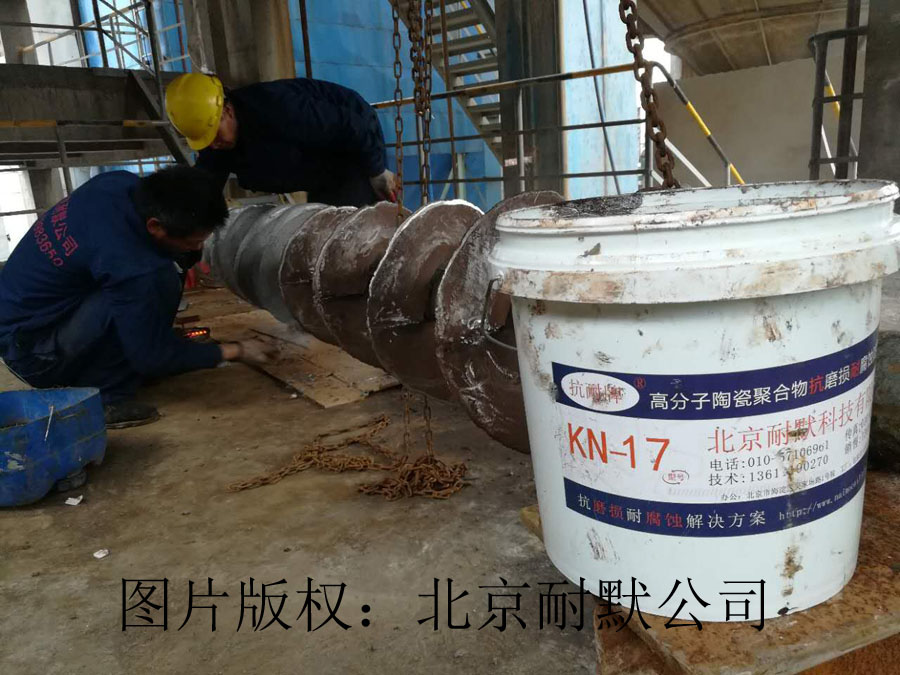

圖（1）聚合物顆粒膠在螺旋表面制作耐磨涂層

KN61聚合物顆粒膠陶瓷涂層使用方法

1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。
2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。

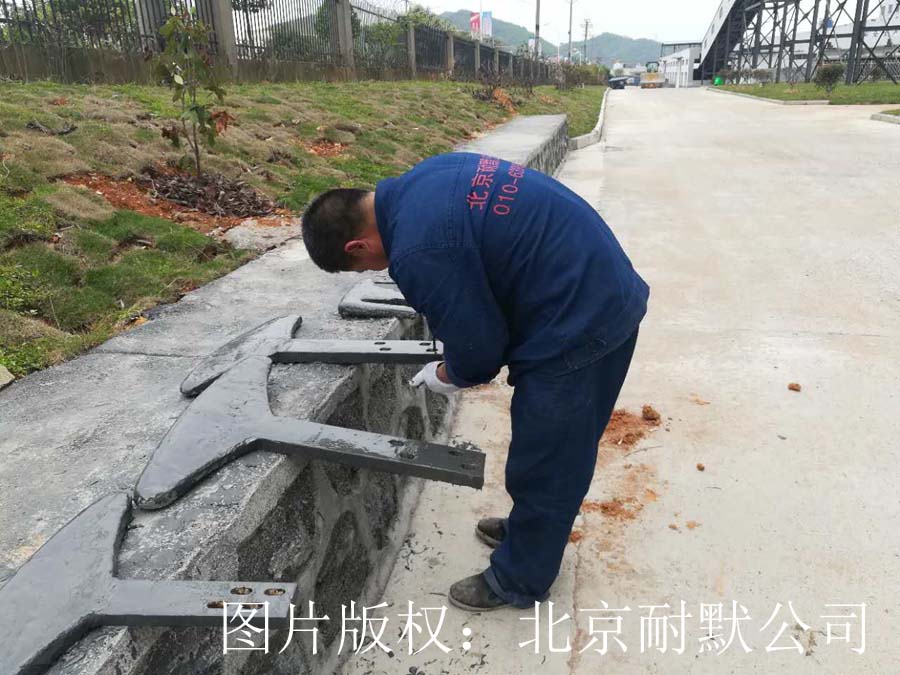

圖（2）正在采用聚合物顆粒膠陶瓷涂層對(duì)攪拌葉片預(yù)保護(hù)
3. 涂敷：KN61合適的涂層厚度是2～8mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整，或用KN22涂敷涂層表面。本材料不能進(jìn)行機(jī)械加工，修復(fù)時(shí)應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時(shí)可投入使用，（如能加熱到60—80℃保溫2小時(shí)，可提高綜合性能的30%）若溫度低應(yīng)采用加熱或延長固化時(shí)間來促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。
