碳化硅耐磨涂層是在基材表面形成一層以碳化硅為主體的耐磨涂層，此耐磨涂層起到保護基材不被磨損腐蝕，一般來說碳化硅耐磨涂層是雙組份的材料，混合攪拌均勻后在涂抹在金屬表面，一般是先對金屬表面進行粗糙化預處理，具體的使用方法如下：

碳化硅耐磨涂層使用方法:

1.表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

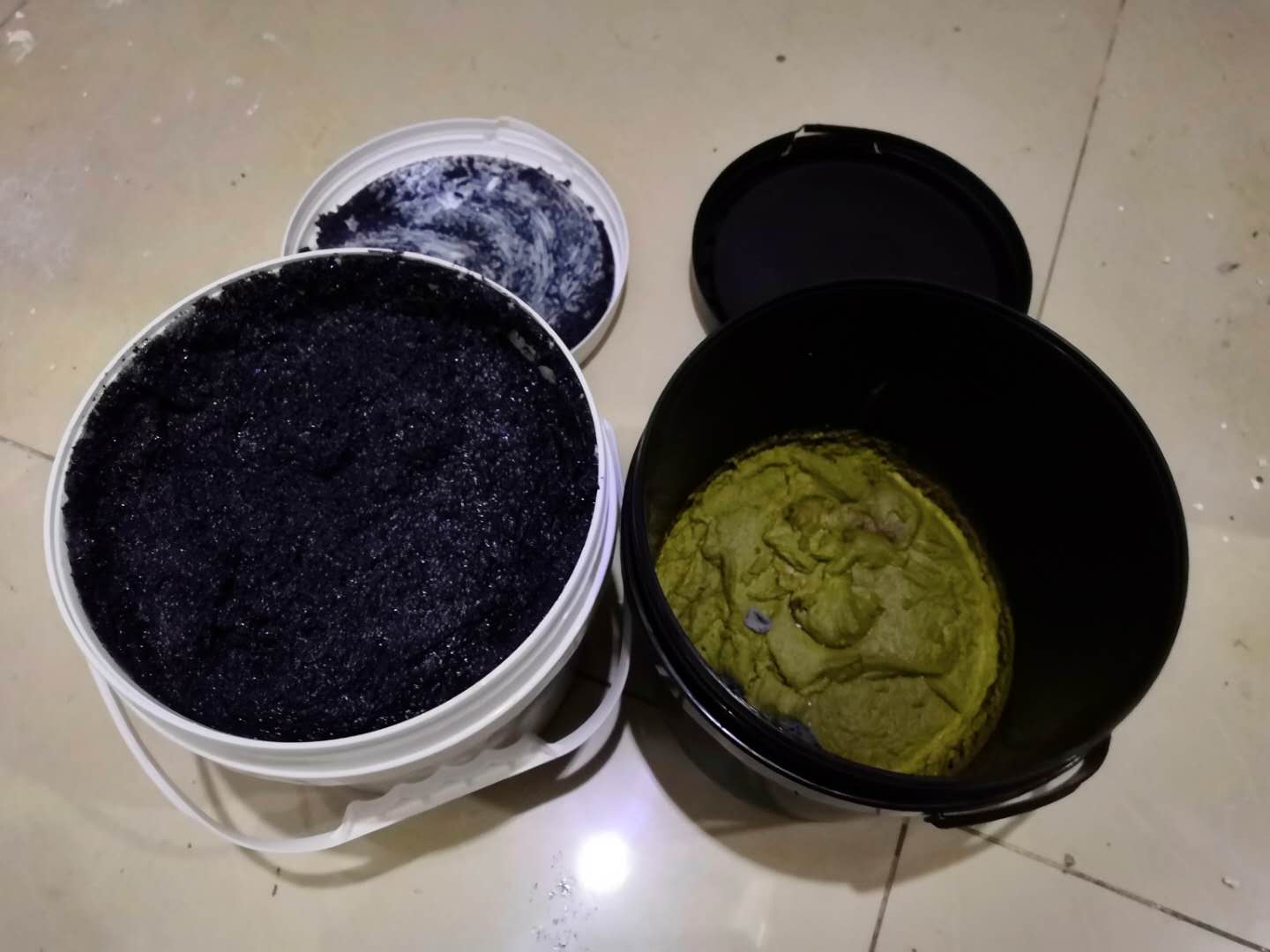

2.配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配置量不超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用。可根據實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

3.涂敷：耐磨防腐涂層合適的涂層厚度是3～5mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4.固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。

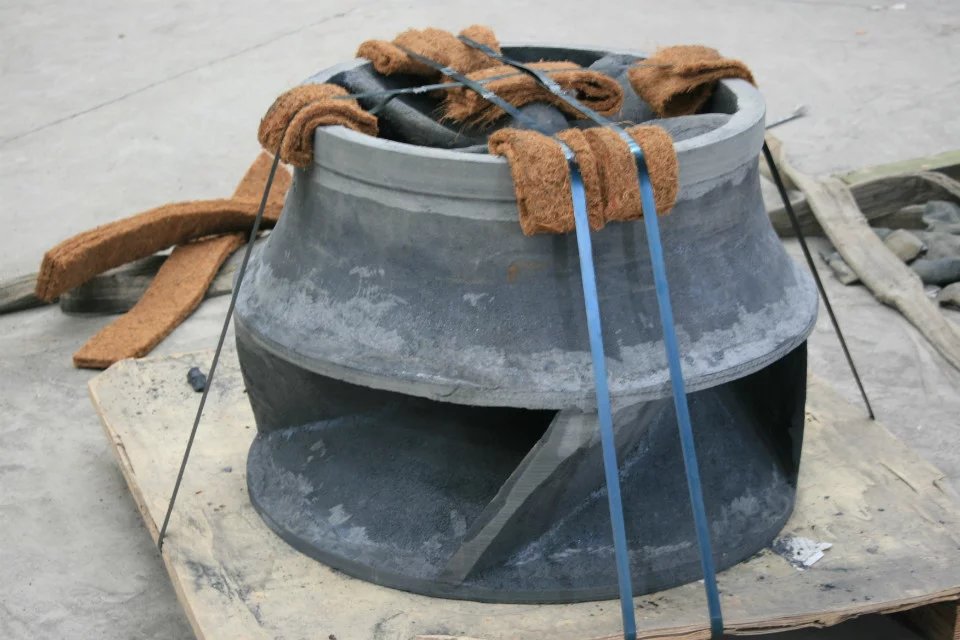

碳化硅耐磨涂層是由高性能耐磨顆粒(碳化硅、金剛砂等)與改性增韌耐熱樹脂進行復合得到的高性能耐磨防腐聚合材料。廣泛用于修復因沖蝕、腐蝕和氣蝕對設備的磨損，也用于在有耐磨、防腐要求的機件表面制備耐磨防腐涂層。 如電廠、港口、水利水電、礦山等水泵殼體，電廠、水泥廠、礦山等風機殼體及浮選機等的修復和防護。
