水性聚氨酯涂料的實驗制備方法有兩種。

①將聚酯或聚醚多元醇、甲苯二異氰酸酯、二羥甲基丙酸放人三口燒瓶中。于90℃反應3h后，降溫到60℃，加入擴鏈劑，交聯劑、催化劑、丙酮等反應3～6h。反應結束后，降溫乳化，_并同時用二元胺進行擴鏈。所得乳液在50℃減壓蒸餾脫去丙酮，然后加人助劑，攪拌，包裝。

抗沖占性、柔韌陀和鉛筆硬度等性能的測試，均參照國家標準實行。

圖（1）雙組份水性聚氨酯涂層

②在裝有攪拌器、溫度計、冷凝管的三口瓶中，加人IPDI和聚酯二元醇，逐漸升溫至60℃反應1。5h當 NCC)達到規定的值后，加人親水擴鏈劑，升溫到80r左右反應到NC0達到規定值，加人小分子交聯劑廈多官能單體在70℃進行交聯反應，反成終止時，對預聚物降溫到40℃左右時，加入成鹽劑，制得中間體。將一定的去離子水緩慢加入中間體中進行乳化，制得水性聚氨酯分散體，然后減壓蒸餾除擊丙酮。

所用原料為IPDl、聚酯二兒醇(Mn1000)、親水擴鏈劑、小分子交聯劑、多官能單體、成鹽劑等，規格均為試劑級.

再將乳液置于玻璃板內，40℃成膜3d，然后于80℃條件下脫膜，l燥后置于干燥器內備用。

水性雙層涂料使用方法

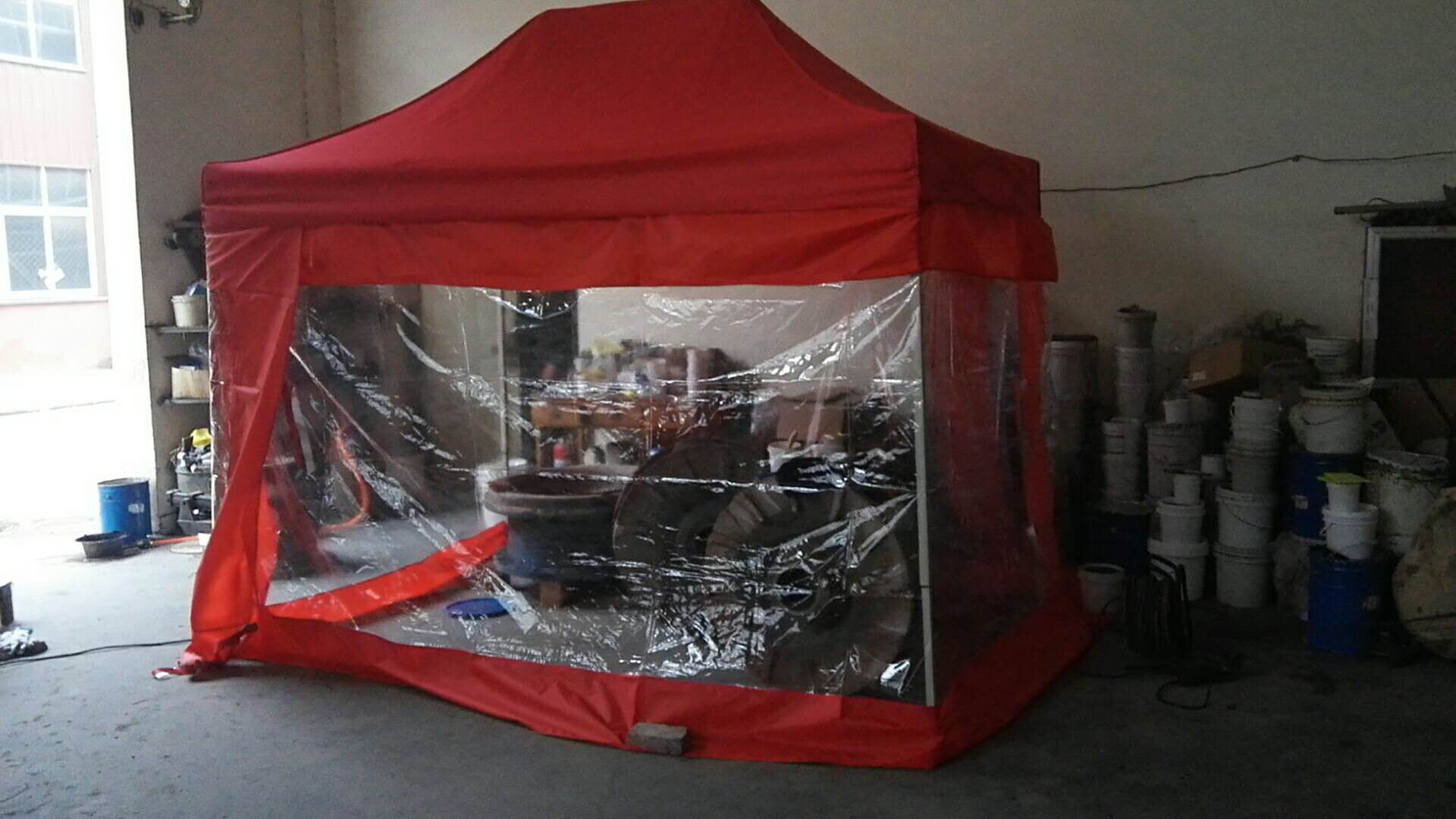

圖（2）冬天施工需要加溫

涂料分散:轉速30~50 rpm X 40分鐘,使用80~100目濾網過濾.

基材脫脂:基材空燒360℃ X 30分鐘~380℃ X 10分鐘

基材噴砂:使用氧化鋁砂或金剛砂處理,粗糙度2.0~3.5μm

底漆EK-1909BKN噴涂:涂布厚度10μm,干燥溫度80~90℃ X 10~15分鐘

面漆EK-3705S-201噴涂:涂布厚度15~30μm,燒結溫度380℃ X 15~20分鐘
