可涂刷陶瓷防護(hù)涂層簡(jiǎn)介：
可涂刷陶瓷防護(hù)涂層是由高性能耐磨、抗蝕材料（如氧化鋯陶瓷、碳化硅、鈦合金等）與改性增韌耐熱樹脂進(jìn)行復(fù)合得到的高性能耐高溫、耐磨抗蝕聚合陶瓷材料。廣泛用于各類高溫耐磨、抗蝕要求的機(jī)件表面制備耐磨防腐涂層，耐溫210℃。

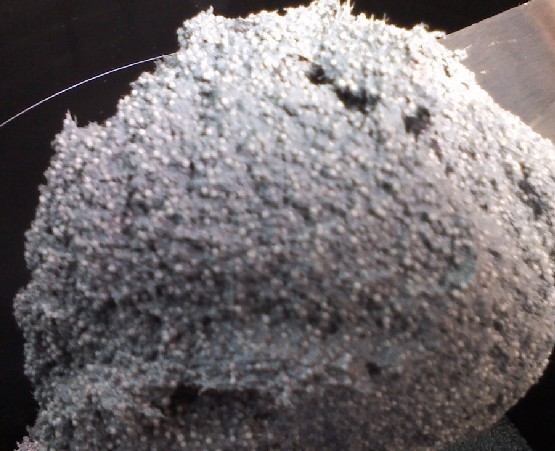

圖（1）是北京耐默公司可涂刷陶瓷防護(hù)涂層

1．  耐磨抗蝕性是一般金屬的4－6倍

2．  與金屬類基材具有很高的結(jié)合強(qiáng)度

3．  施工方便，對(duì)施工人員無很高技術(shù)要求

4．  適用于高溫磨損、腐蝕工況的防護(hù)

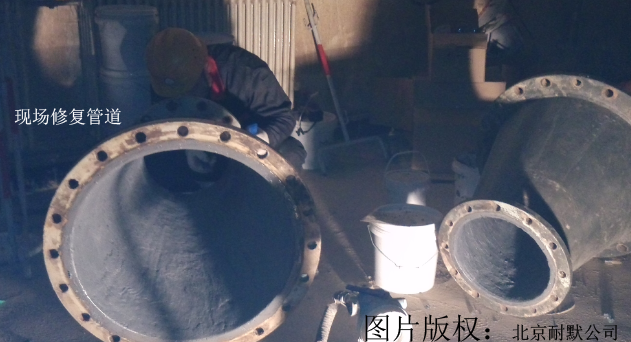

1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內(nèi)用完。一般是邊施工邊配膠，一次配膠量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經(jīng)部分凝固而不能使用�？筛鶕�(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。

3. 涂敷：合適的涂層厚度是2－4mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤(rùn)。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。

注：施工中注意通風(fēng)與放火。
