該耐磨涂料是由高性能耐磨、抗蝕材料（如氧化鋯陶瓷、碳化硅、鈦合金等）與改性增韌耐熱樹脂進行復合得到的高性能耐高溫、耐磨抗蝕聚合陶瓷材料。廣泛用于各類高溫耐磨、抗蝕要求的機件表面制備耐磨防腐涂層。耐溫1000℃。

圖（1）現場涂刷KN1000高溫耐磨涂料

特性

1．  耐磨抗蝕性是一般金屬的4－6倍

2．  與金屬類基材具有很高的結合強度

3．  施工方便，對施工人員無很高技術要求

4．  適用于高溫磨損、腐蝕工況的防護

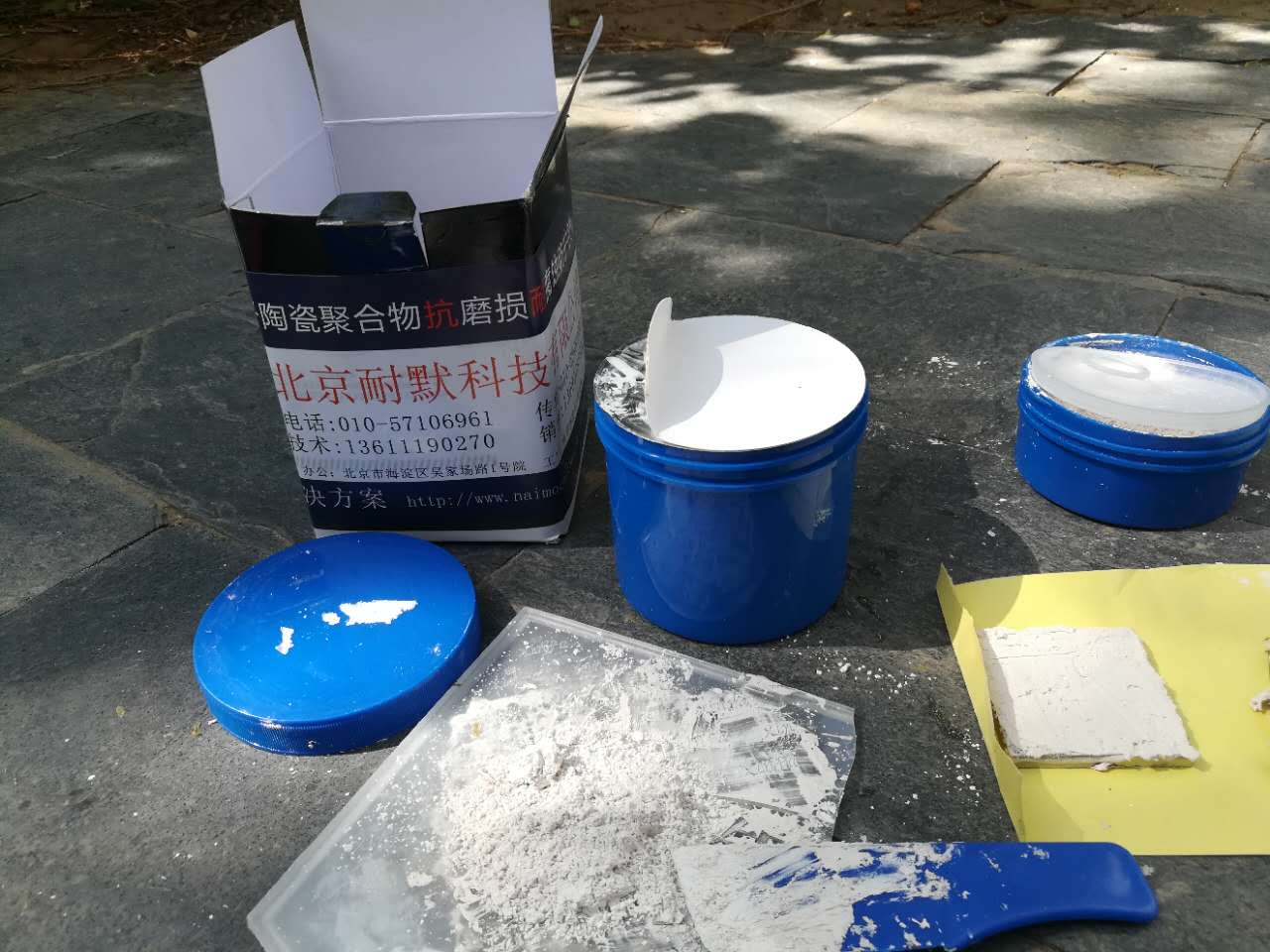

圖（2）配制高溫耐磨涂層

 使用方法

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內用完。一般是邊施工邊配膠，一次配膠量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經部分凝固而不能使用�？筛鶕�實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

3. 涂敷：合適的涂層厚度是2－4mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。

注：施工中注意通風與放火。
