一、KN金屬表面納米涂層特性：

五金、金屬防銹耐磨納米涂層，是利用新一代高分子材料長效納米涂層技術，并采用了最新納米復雜化工藝。該金屬表面處理涂層起到金屬防腐蝕、絕緣、耐高溫、防銹上光和抗污加硬保護的作用。該納米涂料生產和施工工藝簡單，無氣味，是適用性廣、無環境污染的環保涂料。

該金屬表面處理納米涂層固化后擁有良好的高硬度金屬質感，同時擁有耐高溫、耐酸堿、耐腐蝕、耐鹽霧、耐紫外線防銹的特性，尤其適應于惡劣環境下使用的黑色金屬、有色金屬材料產品和五金制品表面防銹、防腐保護與不銹鋼、電鍍制品及金屬工藝品防腐蝕絕緣保護，有效避免大氣、酸堿、鹽霧、紫外線和風沙侵蝕。保障產品質量，延長產品使用壽命。

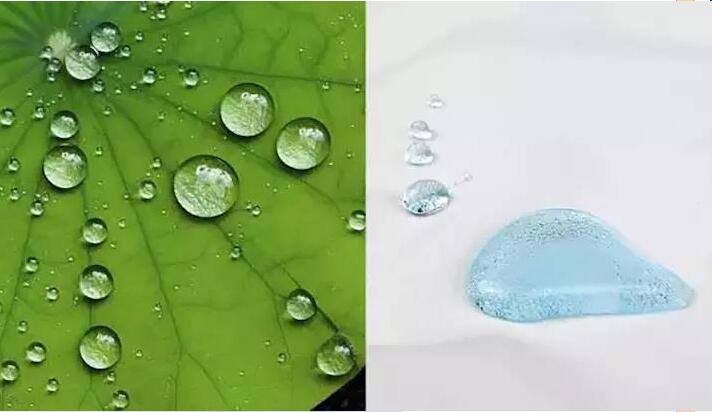

圖（1）金屬表面納米涂層具有荷葉一樣的疏水性

●超薄涂層 10μm左右，噴涂 300m² / KG。自干或中溫加熱固化，耐溫可達 600-800 ℃;

●優秀的耐磨性能：高硬度，光滑底面涂層硬度可達 7H;

●耐酸堿、耐腐蝕、耐鹽霧、耐紫外線;

●環保型涂層，無氣味，漆膜光澤度高，可調色;

●優異的電氣絕緣性能，耐高壓.

二、金屬表面涂層適用材質

黑色金屬、有色金屬、五金、不銹鋼、電鍍制品

三、固化方式

85 度烘烤表干 30min 后 170 度加熱 10min 固化

四、應用范圍

尤其適應惡劣環境下使用的黑色金屬、有色金屬五金制品的表面防腐蝕、絕緣、防銹、耐高溫。

圖（2）金屬表面納米涂層的耐磨性是碳化鎢涂層的十倍以上

五、施工方法

將金屬防腐納米涂層采用噴涂、刷涂、滾涂、浸涂等方式涂于需進行表面保護的物體表面，中溫烘箱加熱干燥固化。

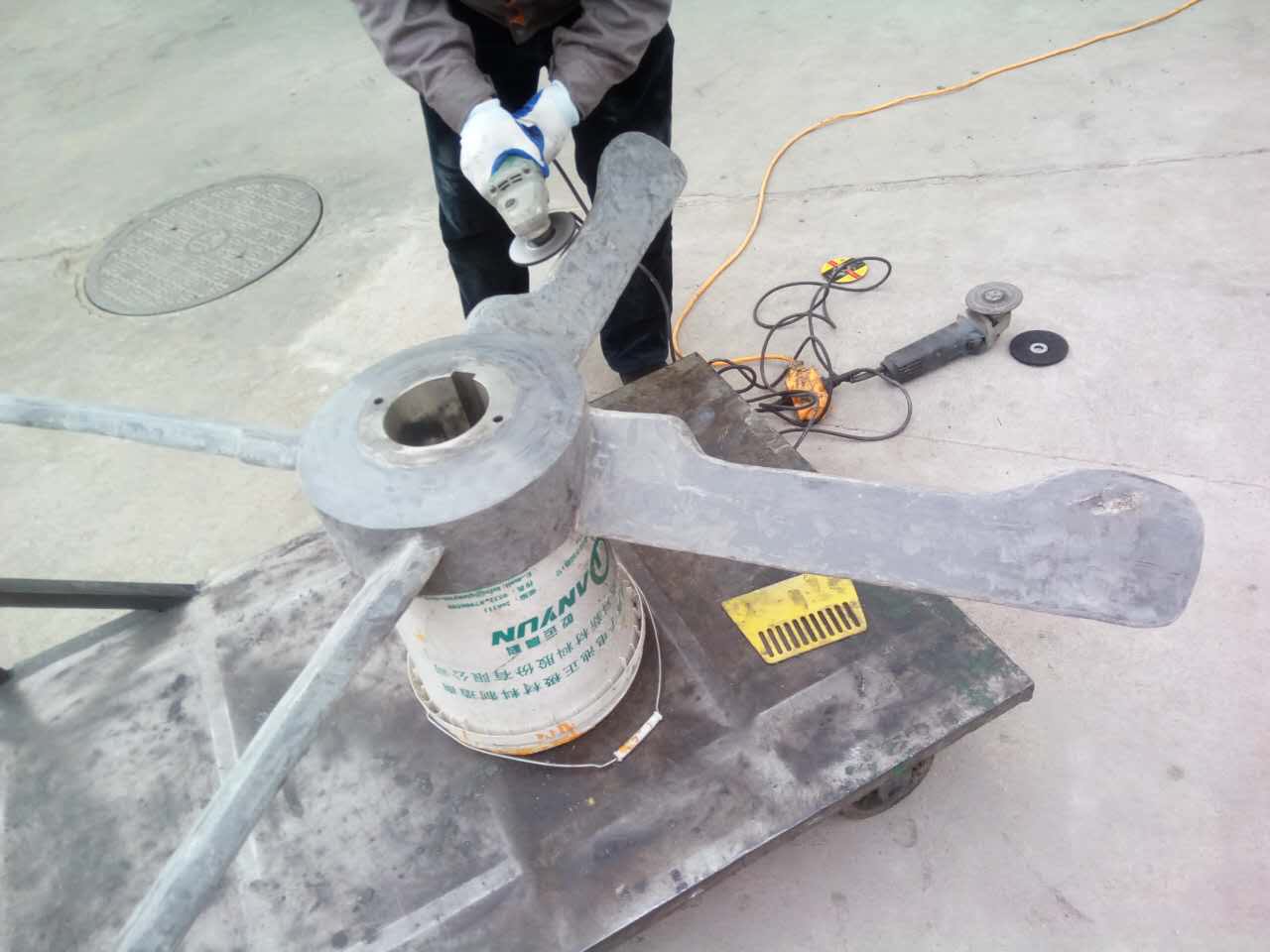

☆ 施工前處理

●噴涂前先對被涂物件進行表面處理，清除表面上的殘舊漆膜、銹跡、油污、氧化皮及雜物，要求達到無銹、無油污、無塵埃、無水痕

●處理干凈后的表面應及時噴涂，防止重新有灰塵

●要求施工環境無灰塵、有排風裝置或相應的空氣吸塵設備，以保證施工質量

☆ 涂裝

●使用前要充分攪拌均勻，根據各種加工工藝的要求，可采用多種不同形式的涂油方法（如刷涂、噴涂、浸涂等）。特殊需要可涂兩遍以上。

●空氣噴涂方式施工推薦：風壓：0.3-0.4MPa，噴涂距離：15-25 厘米，噴槍孔徑 0.5-1.0MM推薦漆膜厚度：5-15 微米

● 環境溫度：10-30 °C，相對濕度：45%-75%

●噴房的潔凈度在萬級以內，流平區、烘烤區的潔凈度在 10 萬級以內

●烘干溫度:85度烘烤表干 30 分鐘后 160-170 度烘箱或烘干線 烘烤 10min 1kg液體涂裝面積：噴涂300平方米

六、建議存儲溫度

 18～25℃；使用期限： 12 個月

七、金屬表面涂層技術參數

分類	項目		技術指標	檢測方法
理化性能	涂層顏色與外觀		涂膜平整光滑、透明色	目測
	固體份		>30%	GB/T   1725-2007
	粘度（涂 4 杯），S		5-9 (23℃±2℃)（可調）	GB/T   1723–93
	理論涂裝面積		300m2   / kg（5 微米干膜計）	GB/T   6753.6-1986
	光澤度（60°）		≥100	GB/T   9754-1988
	干燥時間	表干	85°C  30min	GB/T   1728-1989
		固化溫度	170°C×10min（工件溫度）
涂層性能	易清潔特性		污垢易擦除，水滴角 118   度	GB-T   6739-2006/
	固化硬度		6-7H
	耐鹽霧		10 級	5%NaCL   ，噴霧箱溫度 35℃，鹽水吸入量 1ml/h
	耐水等級		IP8 級
	防霉等級		10 級	/
	耐高溫高濕		100h	80℃/98%RH
	耐候性紫外線照射		350h	紫外光 250uw/cm2   /
	耐汗液測試		100h	人工汗液包裹樣品55℃/85%RH 環境中
	MEK 擦拭/次數		>2500	橡皮摩擦機摩擦
	附著力級 ≤		5B 、 3 次	百格法：3M610 膠帶 GB/T 9286–1998
	抗指紋：耐化學品測試		100h	分別用洗手液、清潔劑、防曬霜、咖啡、番茄醬包裹樣品 55℃/85%RH 環境中
	耐冷熱沖擊		100h	(80°C1hr--40°C1hr)15 秒轉換
	柔韌性 ，mm		1	GB/T   1731-1993
	耐沖擊強度，Kg.cm		不小于 50	GB/T   1732-1993
	干膜厚度,微米		推薦為：3-10 微米	數字膜厚測試儀
檢測	重金屬及鹵素		OK	國內國際標準檢測
	SGS		OK	國際標準檢測報告附件

八、包裝

    納米涂層包裝為標準工業容器裝

九、使用限制

本產品未被測試為適用醫用或者藥用產品。

注：以上關于金屬表面處理納米涂層涂料的相關數據來自本公司的實驗數據，僅供用戶參考，不作為產品規格使用。
